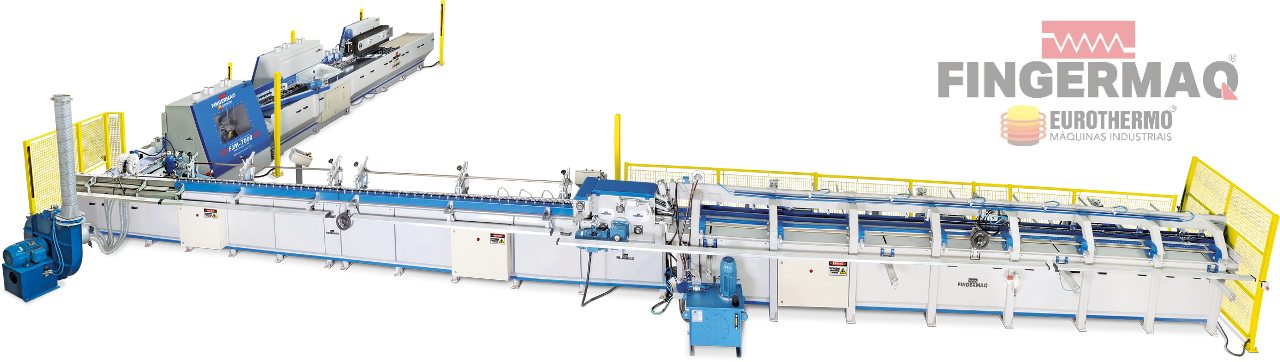

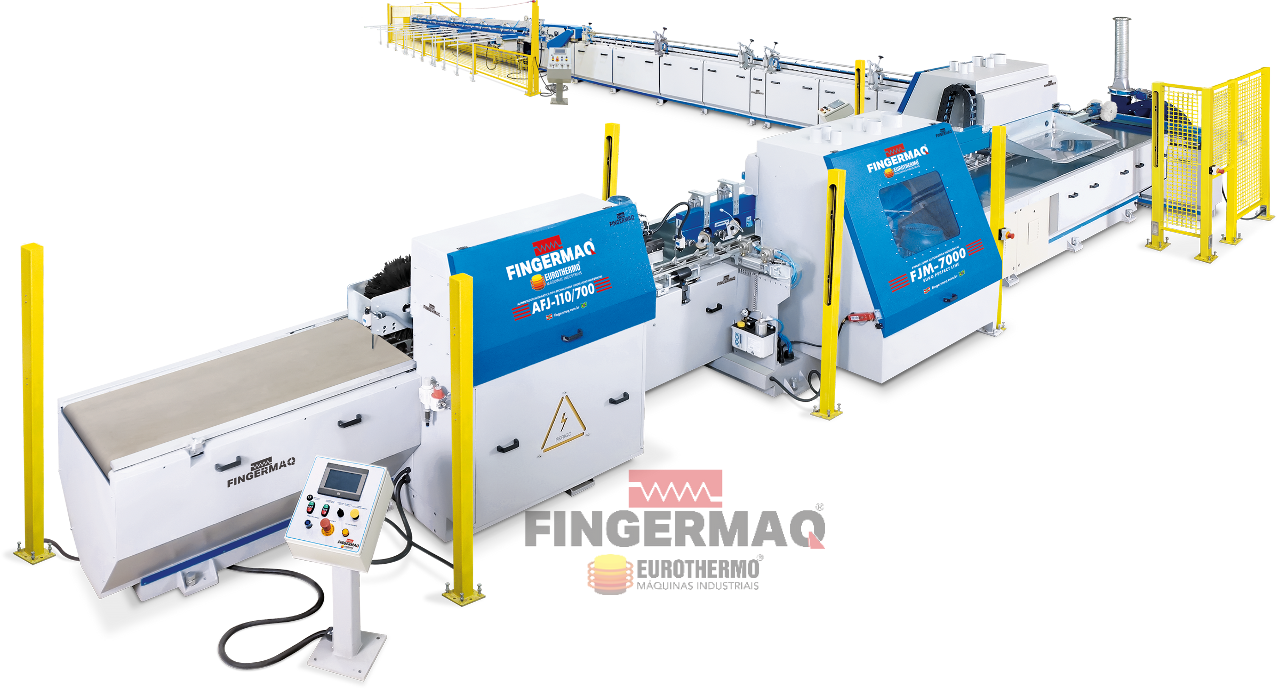

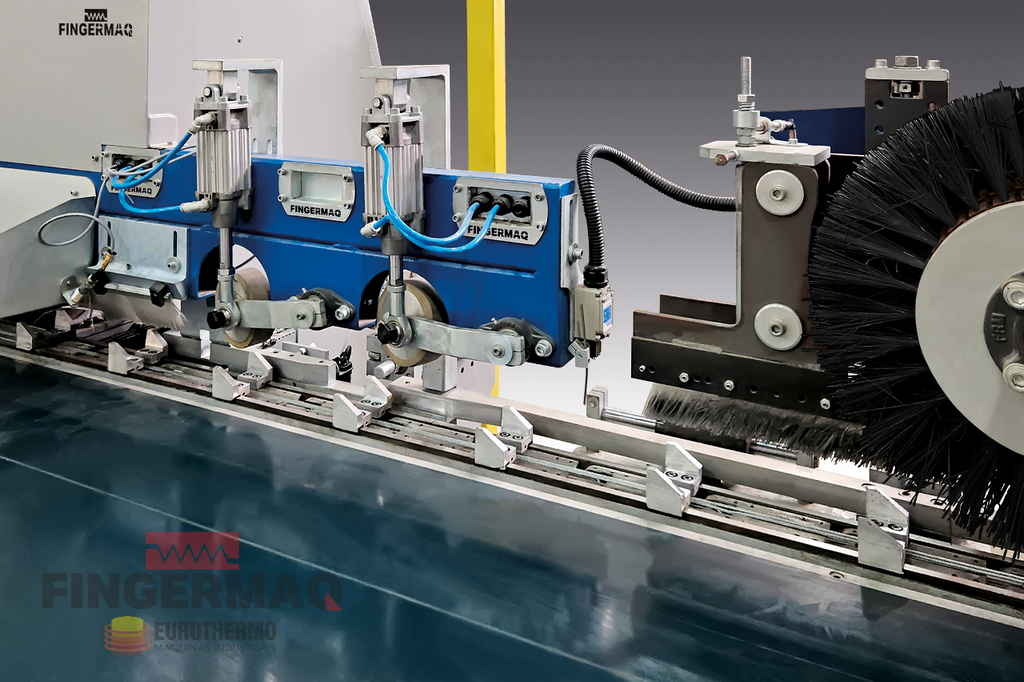

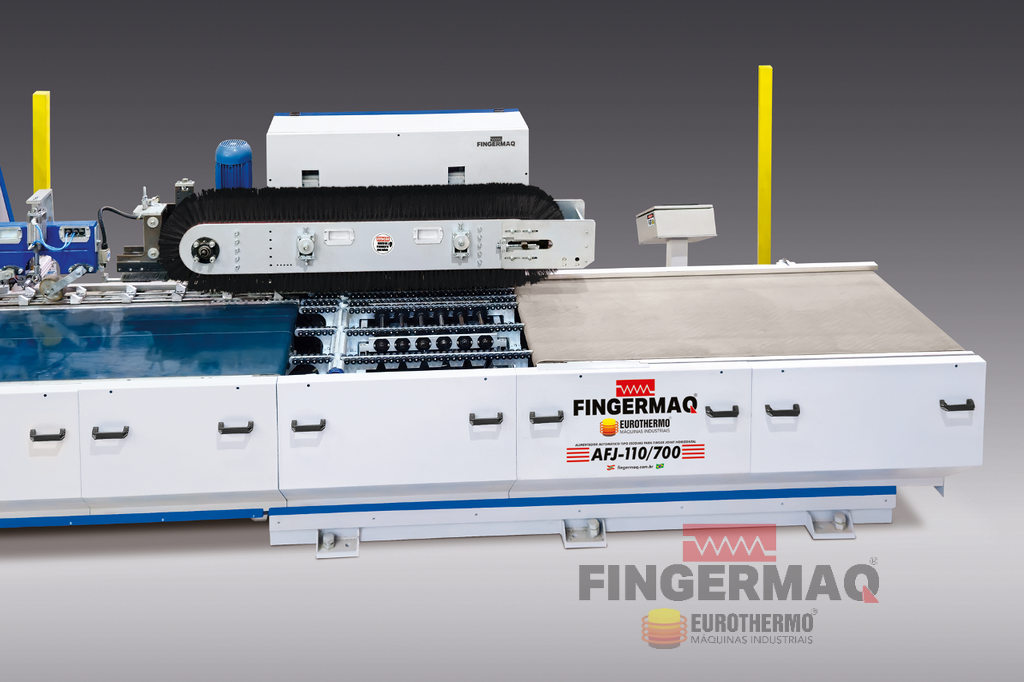

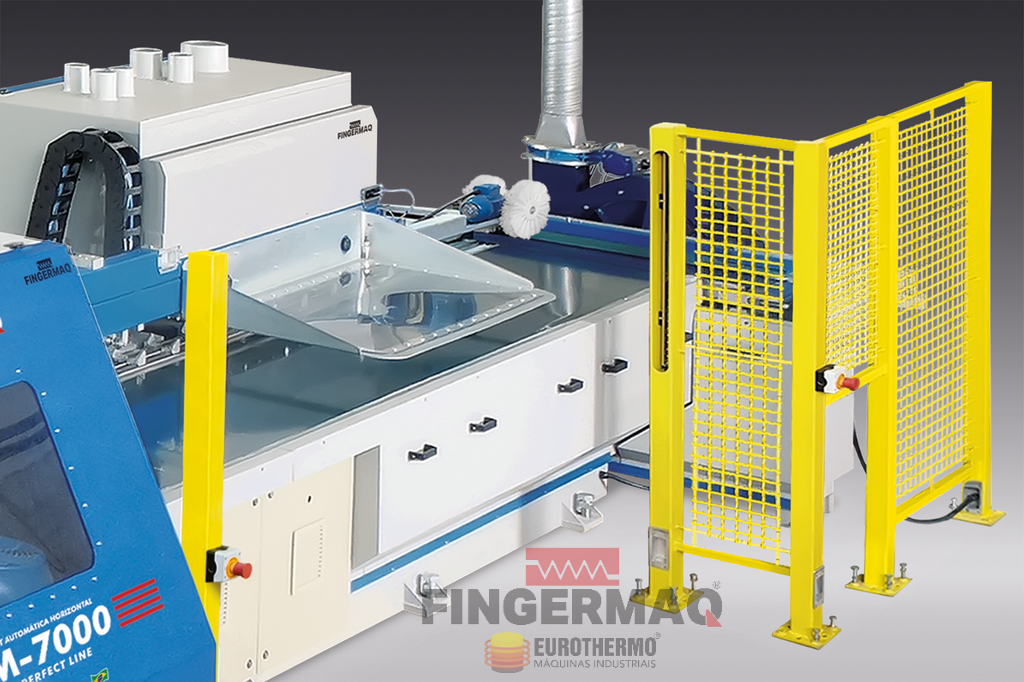

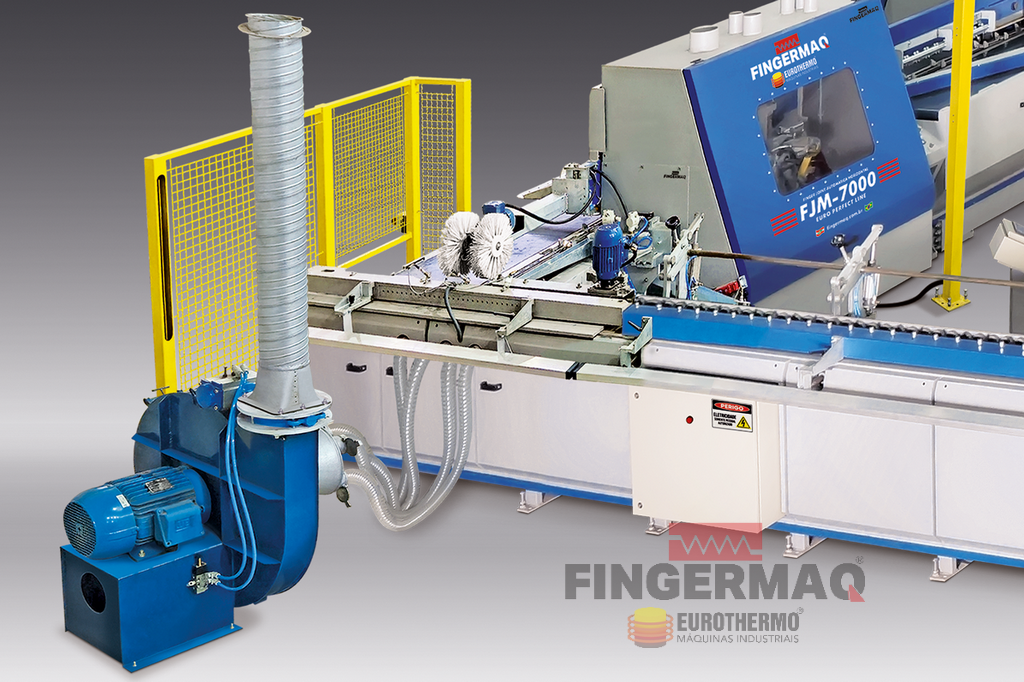

Sistema Alimentação Automática tipo Escovas instalado na FINGER JOINT AUTOMÁTICA HORIZONTAL.

Transferência Automática Vista 1.

Transferência Automática Vista 2.

DESCRITIVO DO EQUIPAMENTO:

Equipamento Comandado por CLP (Controlador Lógico Programável).

Sistema projetado para união de topo de peças pequenas de Madeira denominadas de "Clear Blocks", livre de nós,
medula e imperfeições afim de formar Réguas/Sarrafos com comprimento de até 7.000mm e havendo casos com
comprimentos de 12.000mm no caso de fabricação de Vigas.

A partir desta, estas peças poderão ser transformadas em Painéis, Pré-Cortados para Indústria Moveleira ou em
Molduras para Quadros e Construção Civil, e etc...

Equipamento com capacidade de Fresamento em até 180 pçs/min ou SETE (7) Ciclos na Prensagem Final e que
emendará a média de 20.160 metros Lineares por Turno sendo que este dependerá do comprimento e espessura
dos Blocks.

Uma vez que os Blocks sejam Fresados (Usinados nas Extremidades de ambos os lados), os mesmos receberão a
Aplicação Automática de Cola através do Pente Injetor e que em seguida serão transferidos para a Pré-Prensagem e
Sistema de Avanço onde os Blocks unidos em praticamente 90% de sua totalidade receberão a ação do
Corte Automático por meio de Serra Circular e que por sua vez receberá a Prensagem por intermédio de
Cilindro Hidráulico onde a régua estará emendada e no comprimento desejado com Alta Qualidade e Resistência.


Conheça as Inovações que a FINGERMAQ/EUROTHERMO  disponibiliza em sua Linha de Equipamentos FINGER JOINT para aumentar sua performance produtiva proporcionando maior qualidade no processo de trabalho.

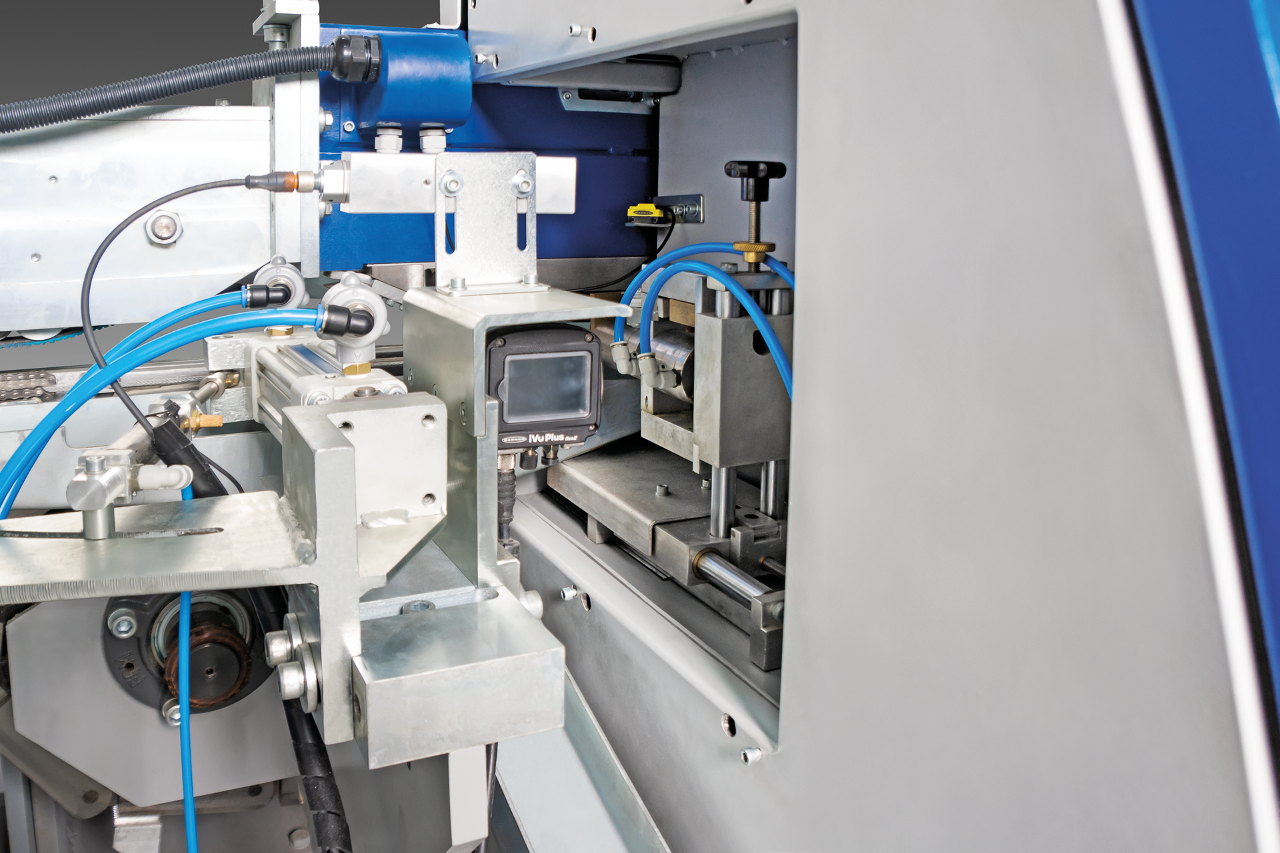

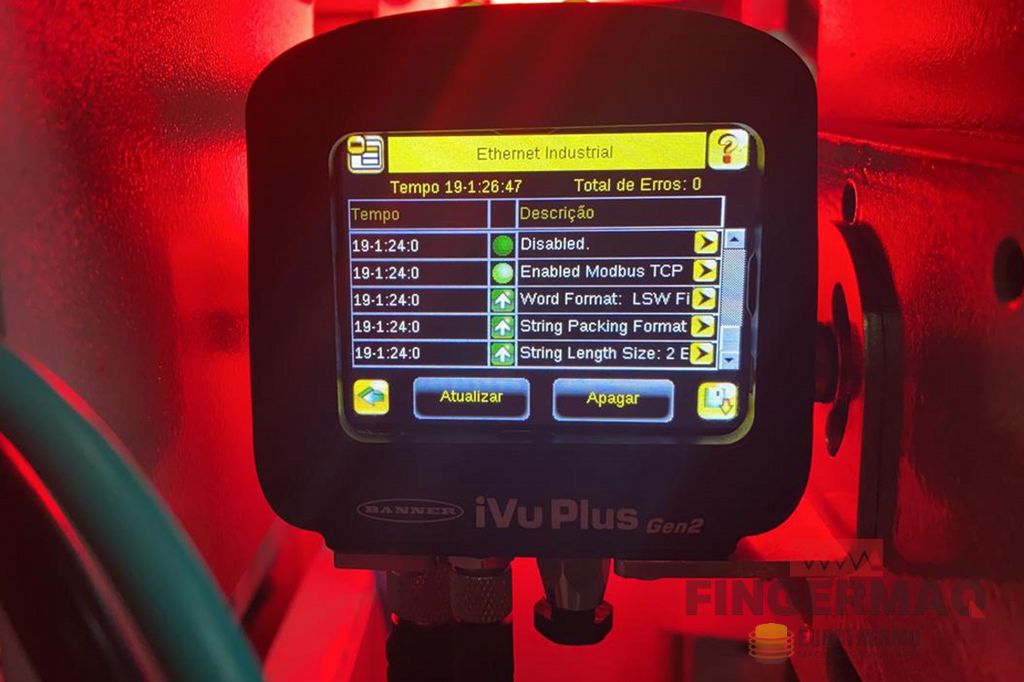

Conjunto Câmera/Visão com Expulsador para Aplicador de Cola.

Conjunto Câmera/Visão com Expulsador para Aplicador de Cola.

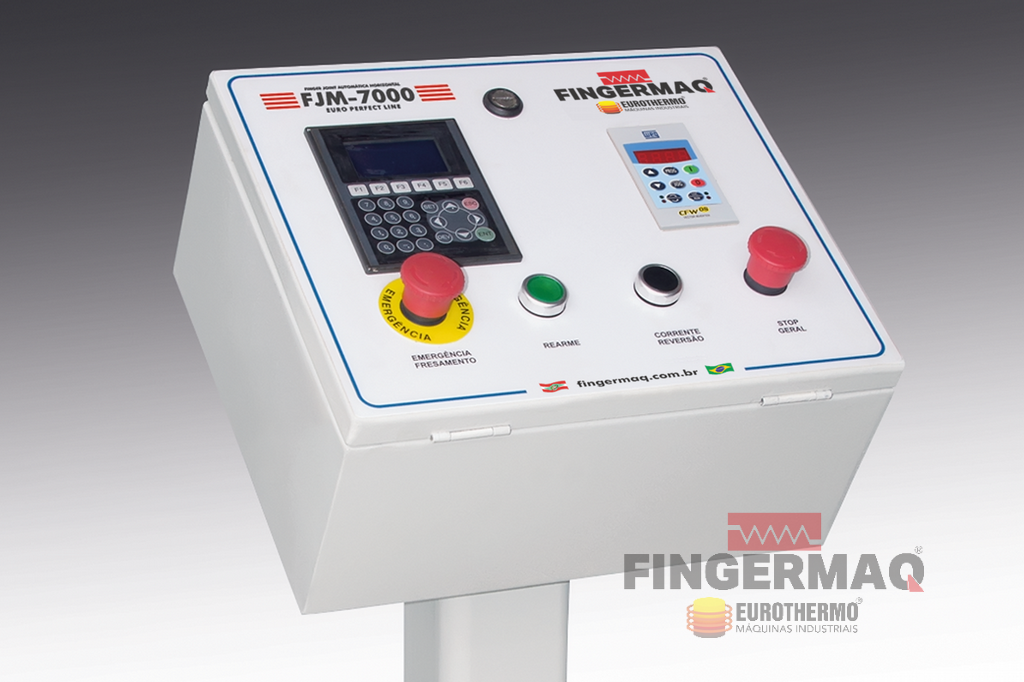

Painel de Comando com IHM e Principais Funções.

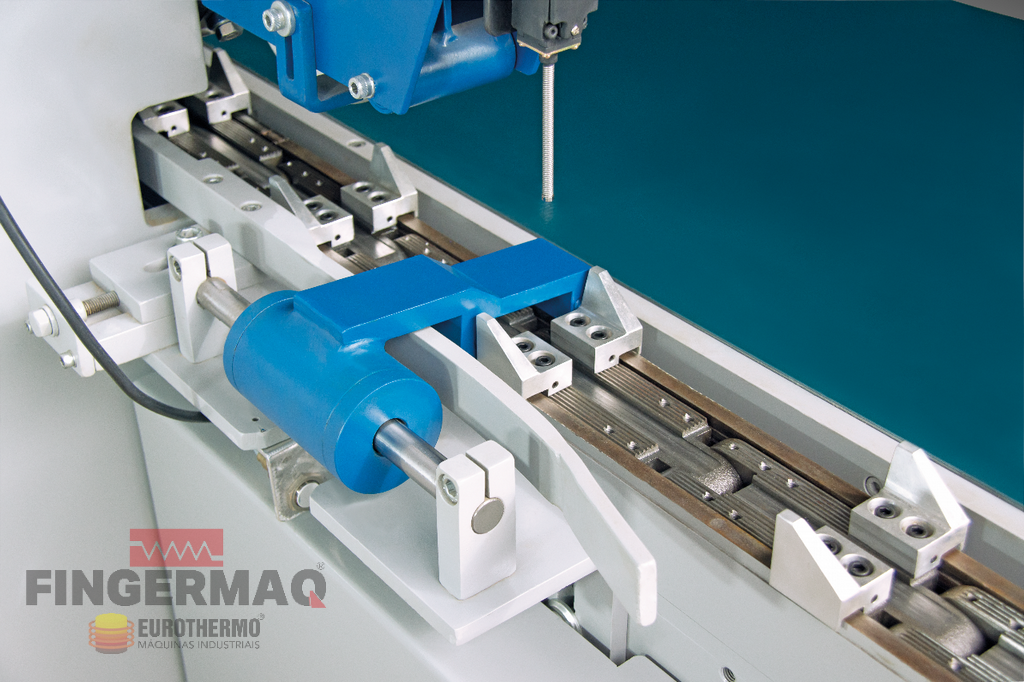

Detalhe 1: Sistema Expulsador para Madeira abaixo da Medida.

Detalhe 2: Sistema Expulsador para Madeira abaixo da medida.

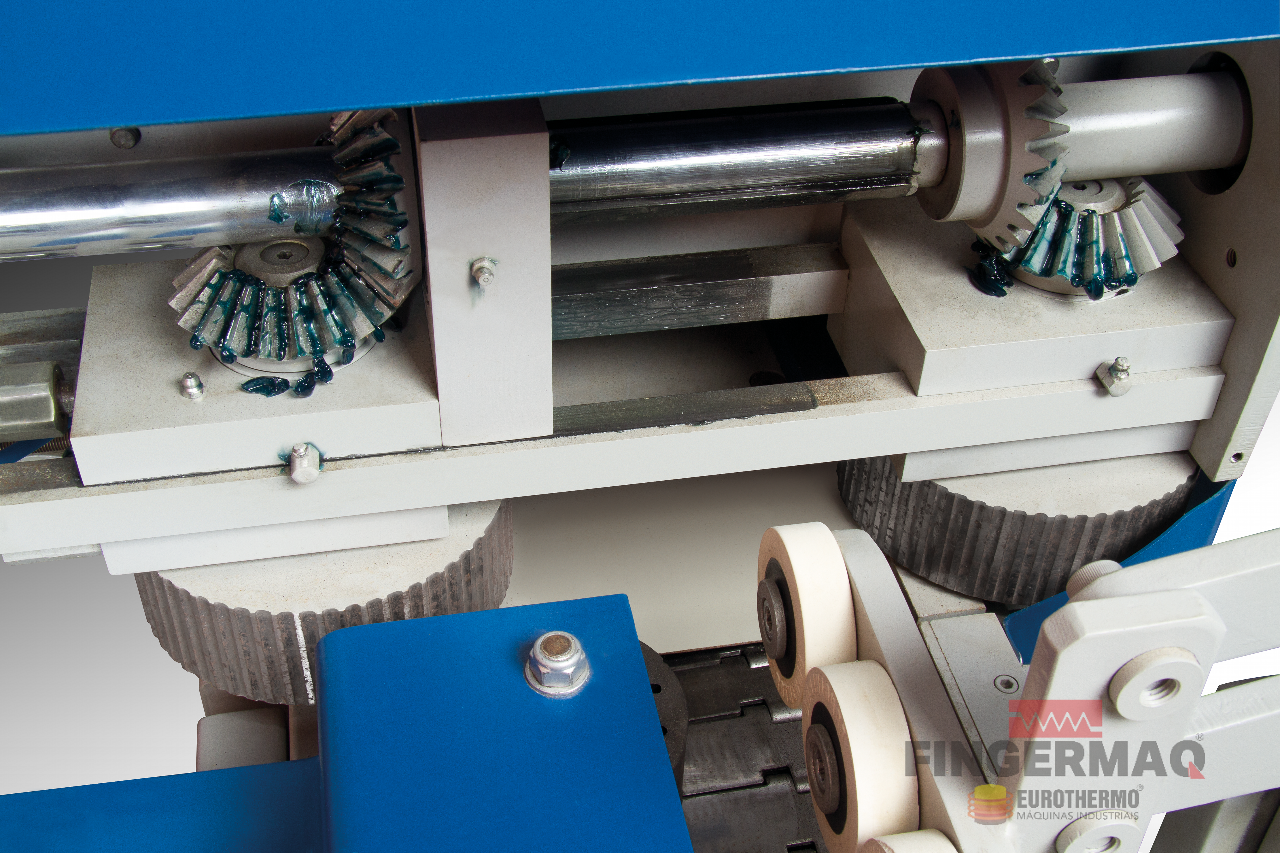

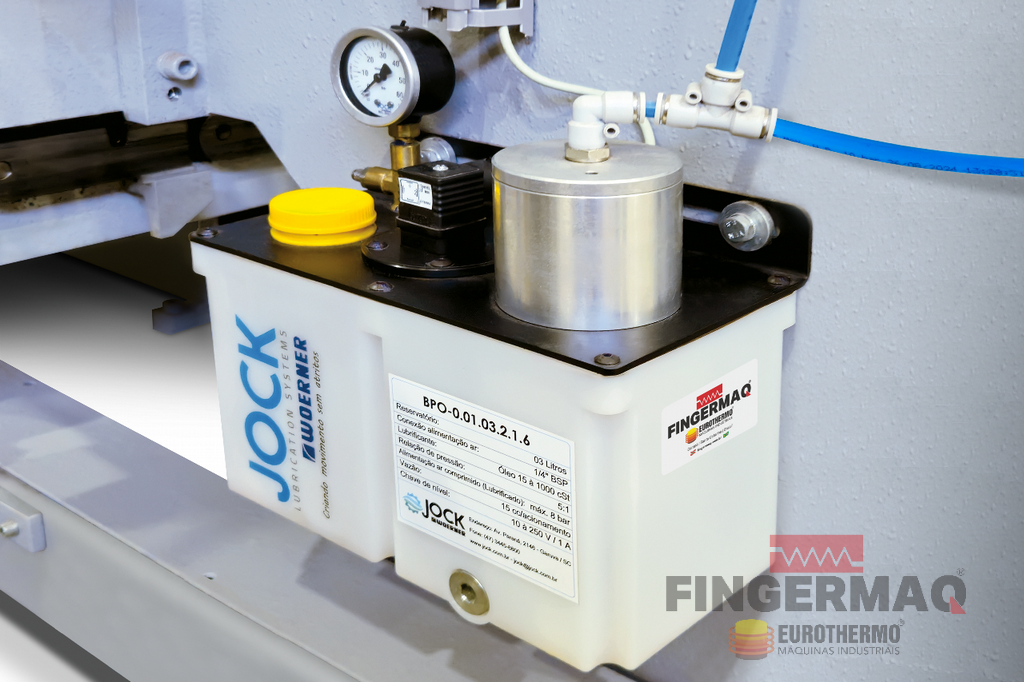

Sistema Bomba Pneumática Automática para Lubrificação.

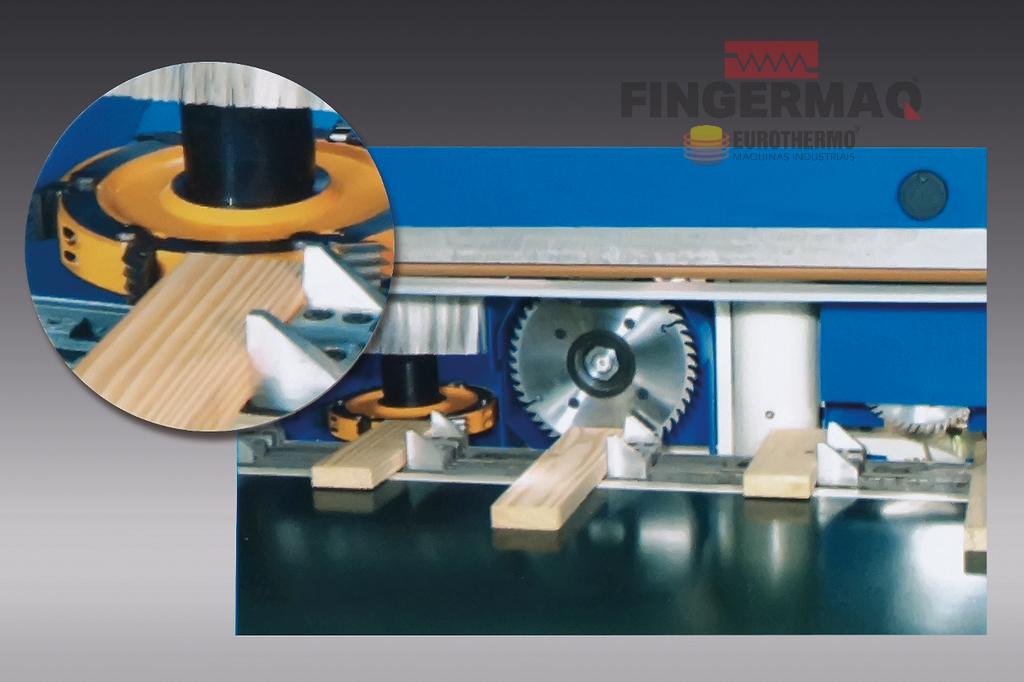

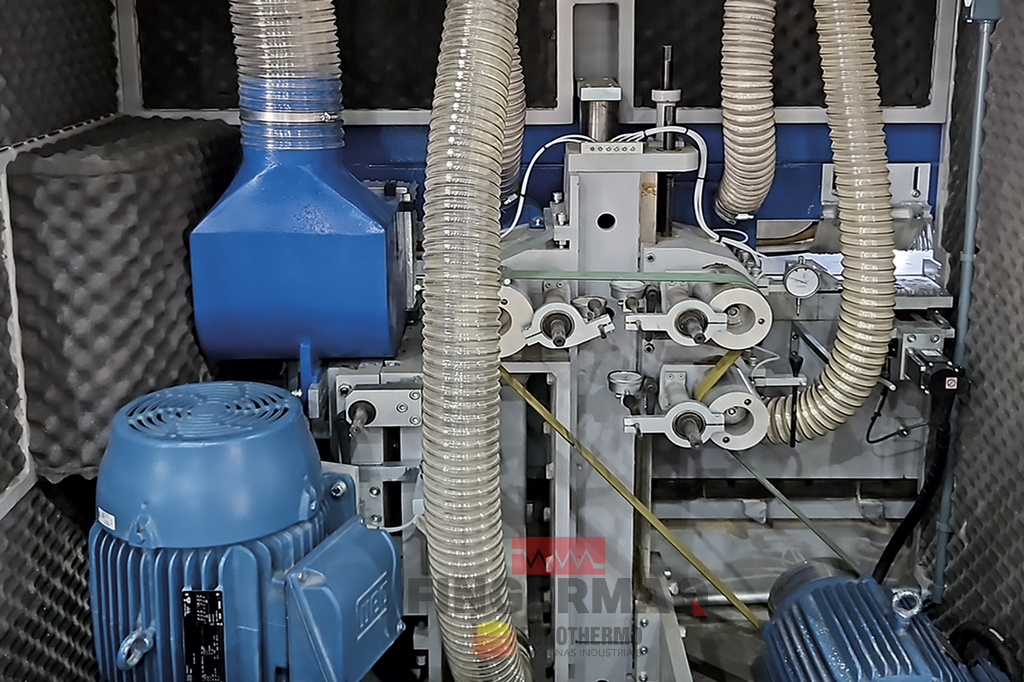

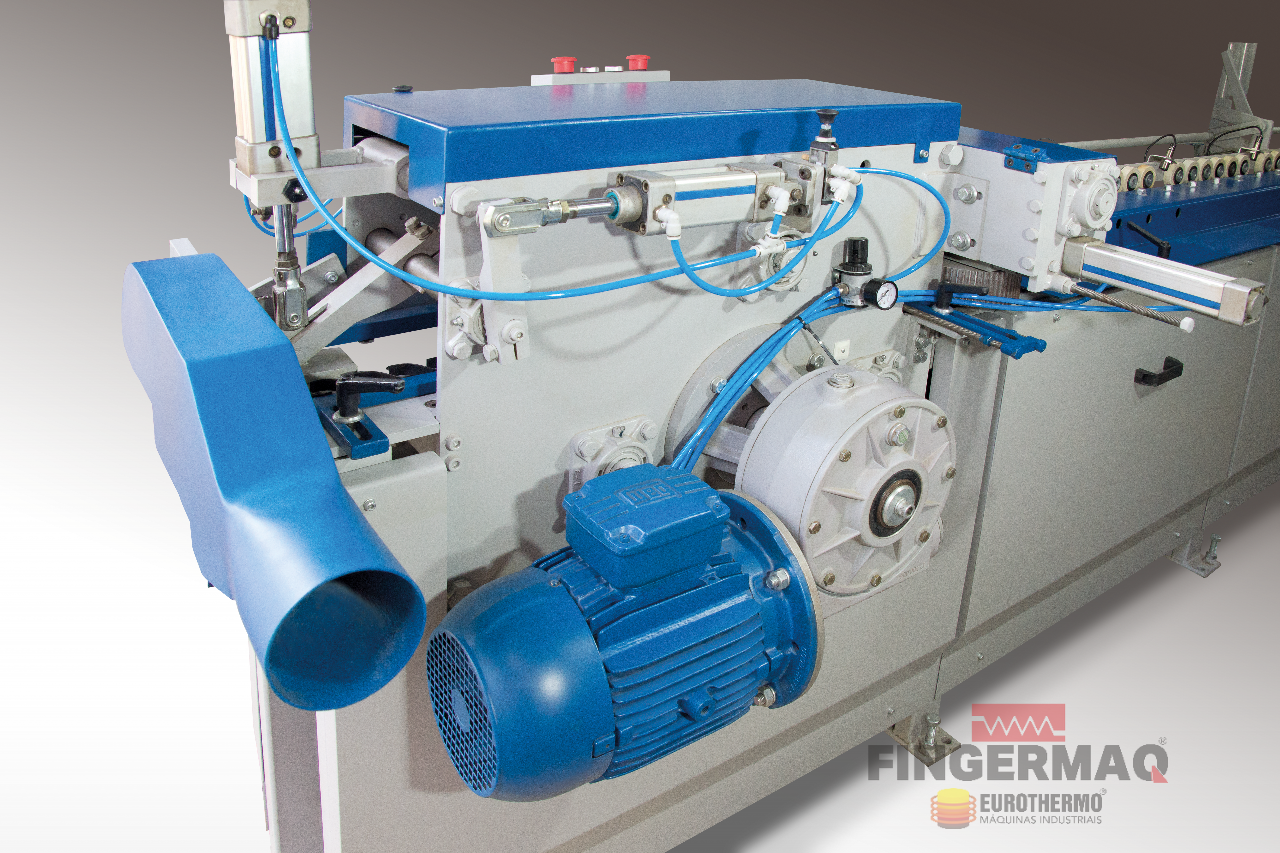

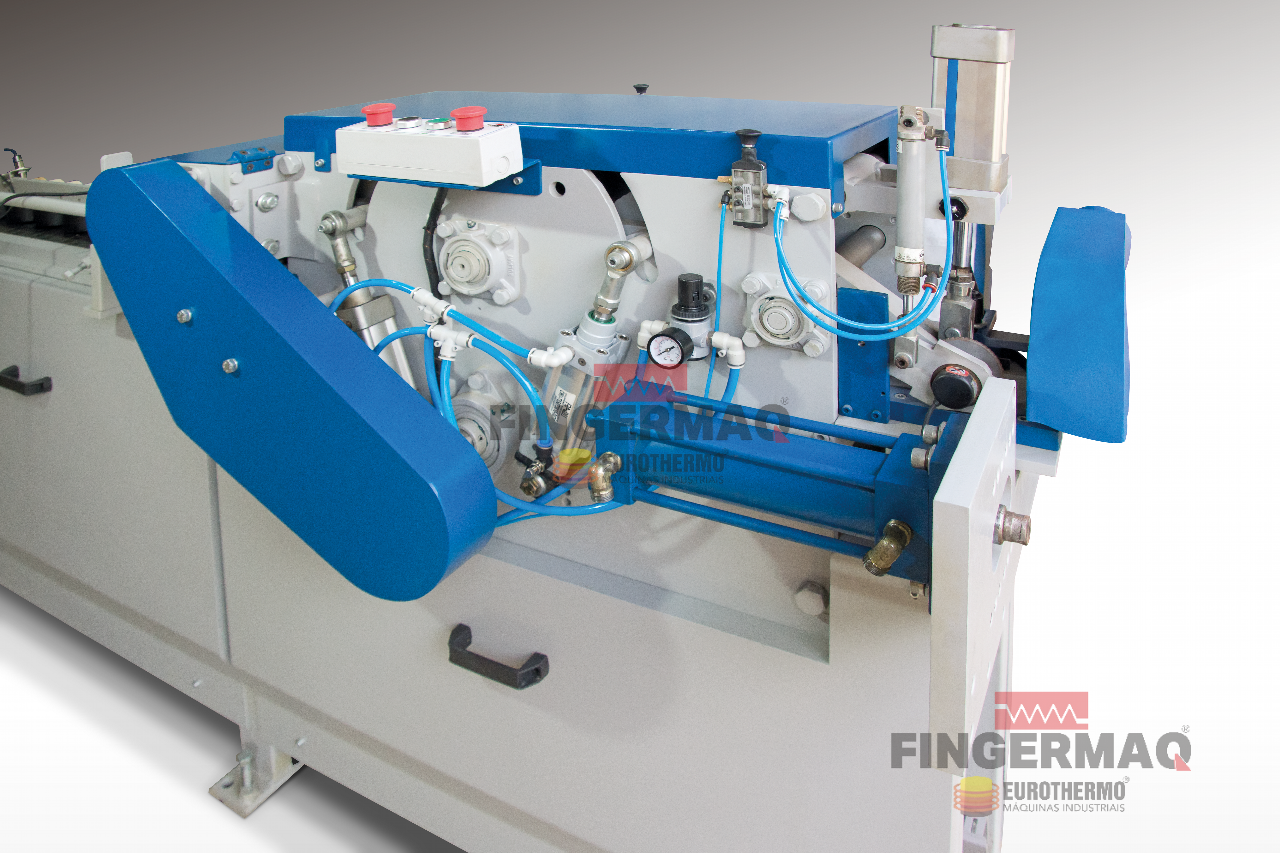

Sistema de Fresamento, Riscadores, Desintegrador e Fresa.

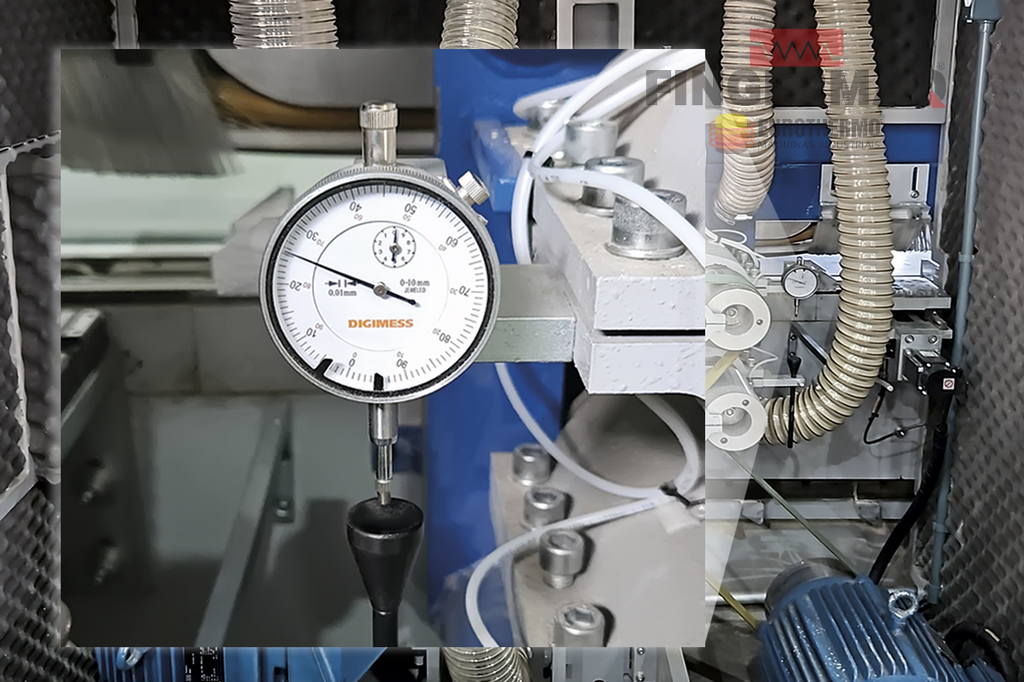

Detalhe da Regulagem das Ferramentas.

Detalhe Fresa, Desintegrador e Riscadores.

Detalhe Esquadro.

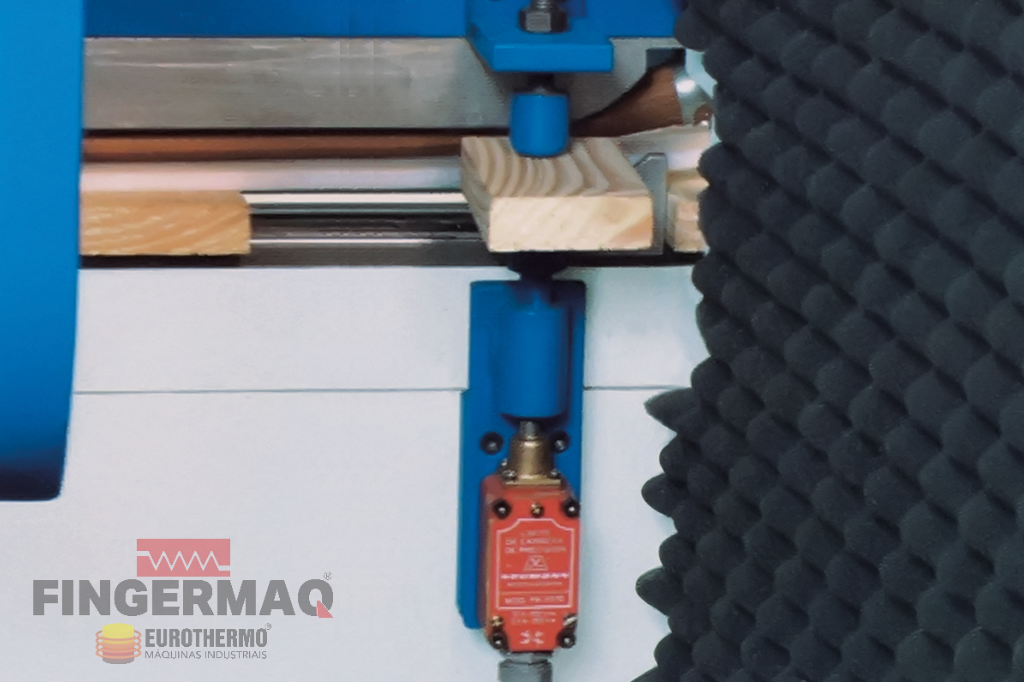

Detalhe do Esquadro e Sensor Limitador de Espessura.

Sistema Automático da Regulagem de Espessura do Block.

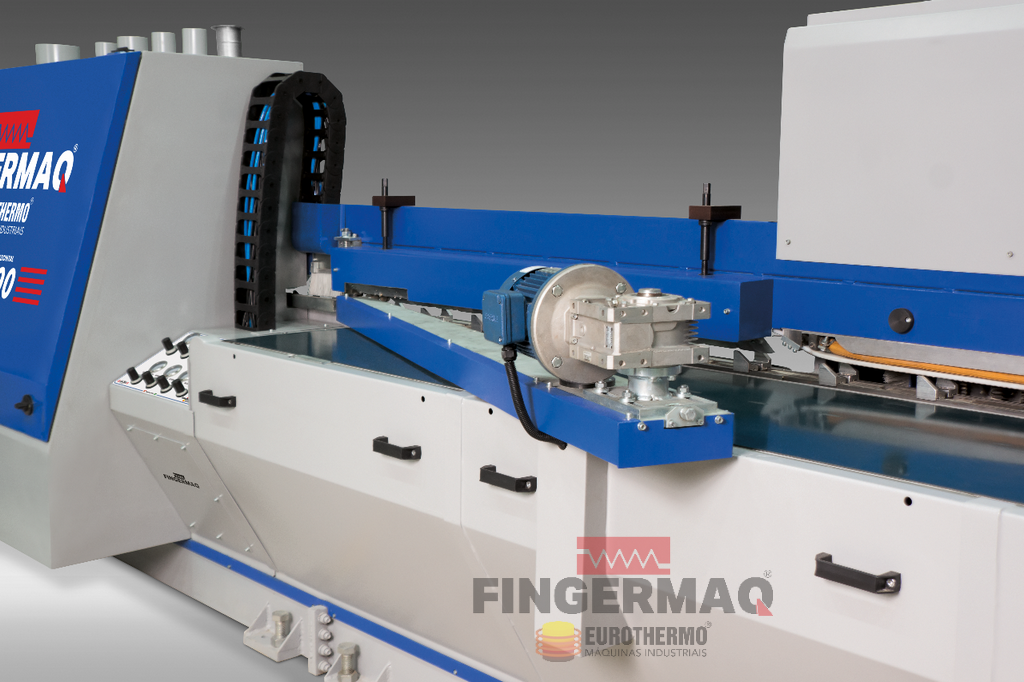

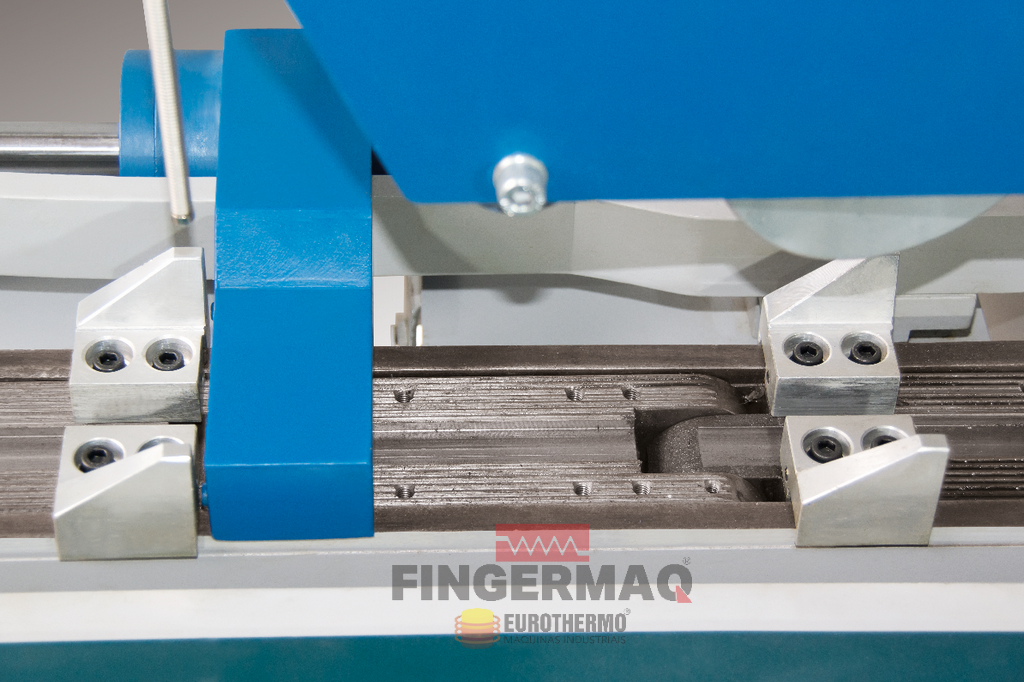

Sistema de Transferência do Block para o segundo fresamento.

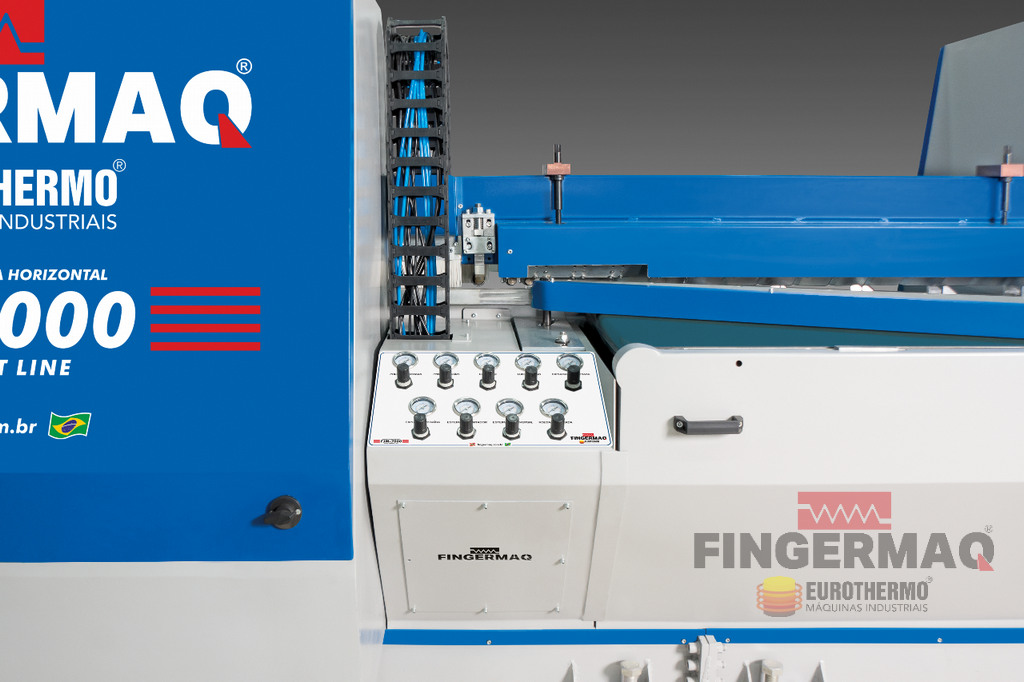

Painel de Controle Pneumático do Fresamento.

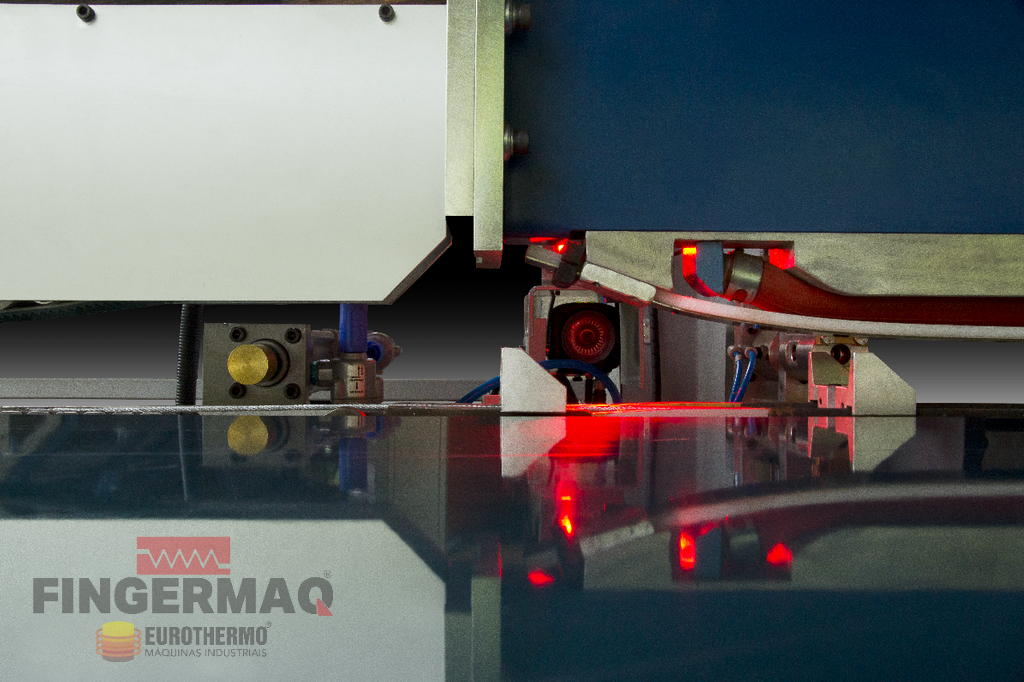

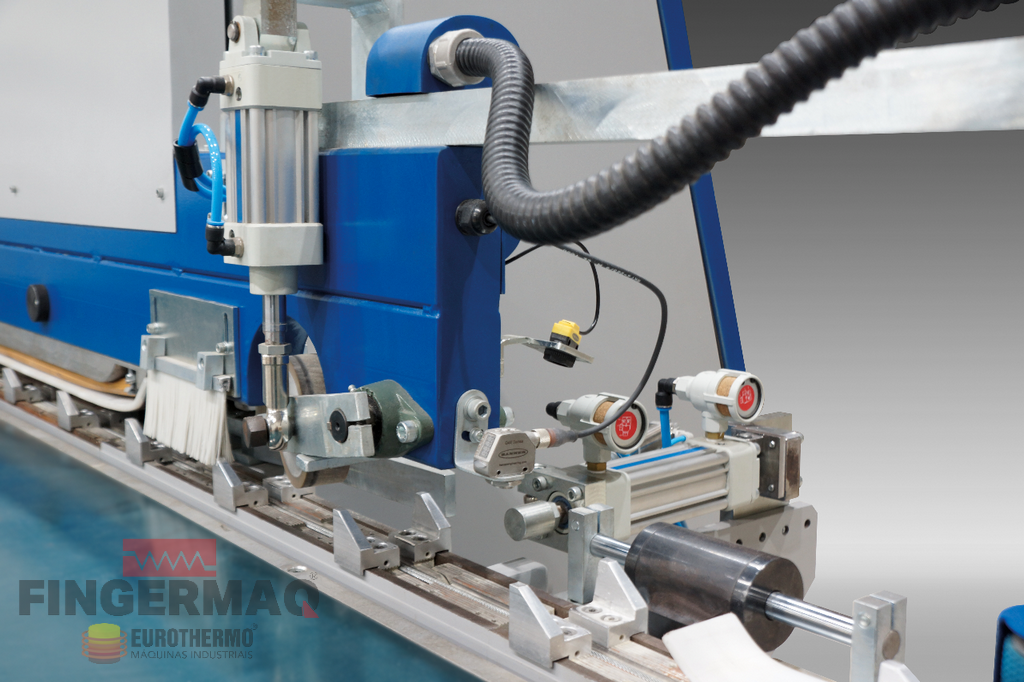

Sistema Aplicador de Cola com Câmera para Inspeção.

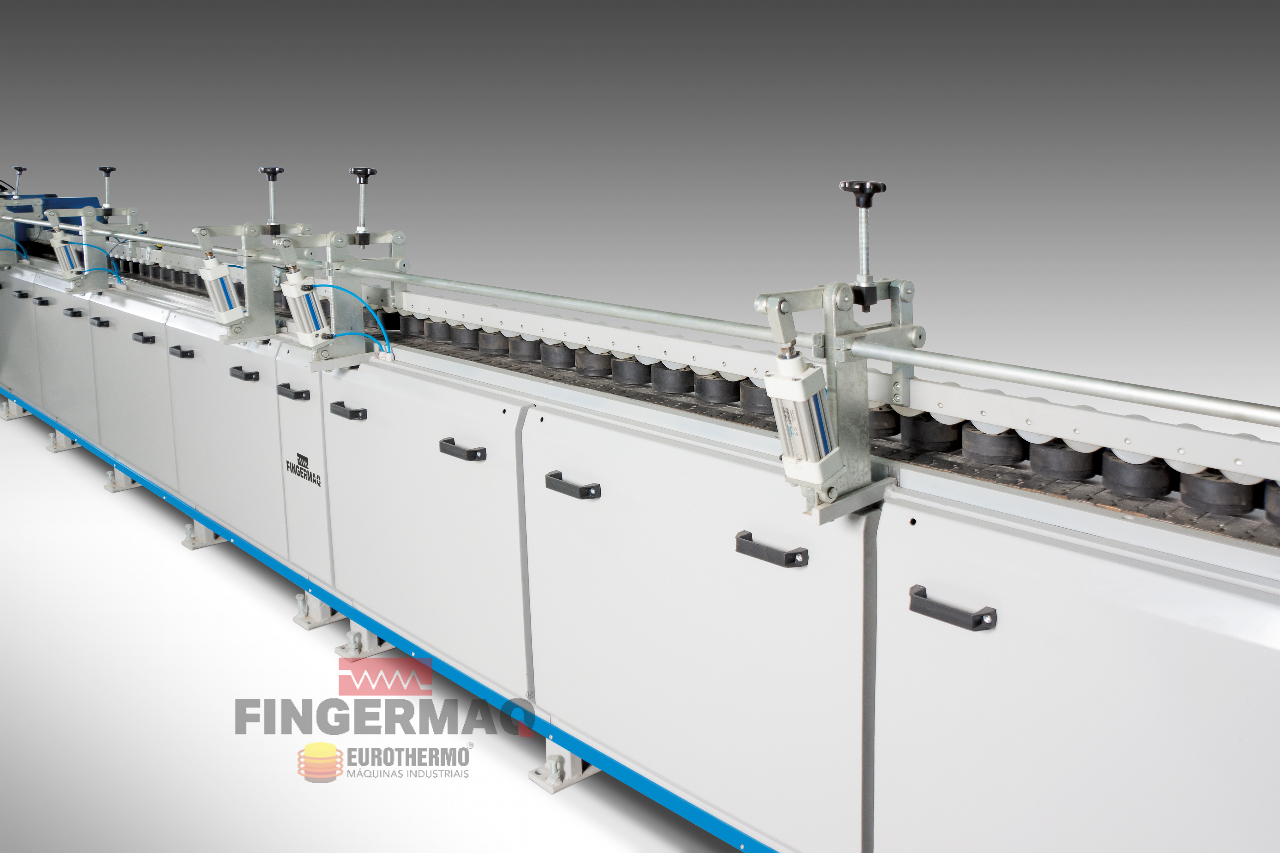

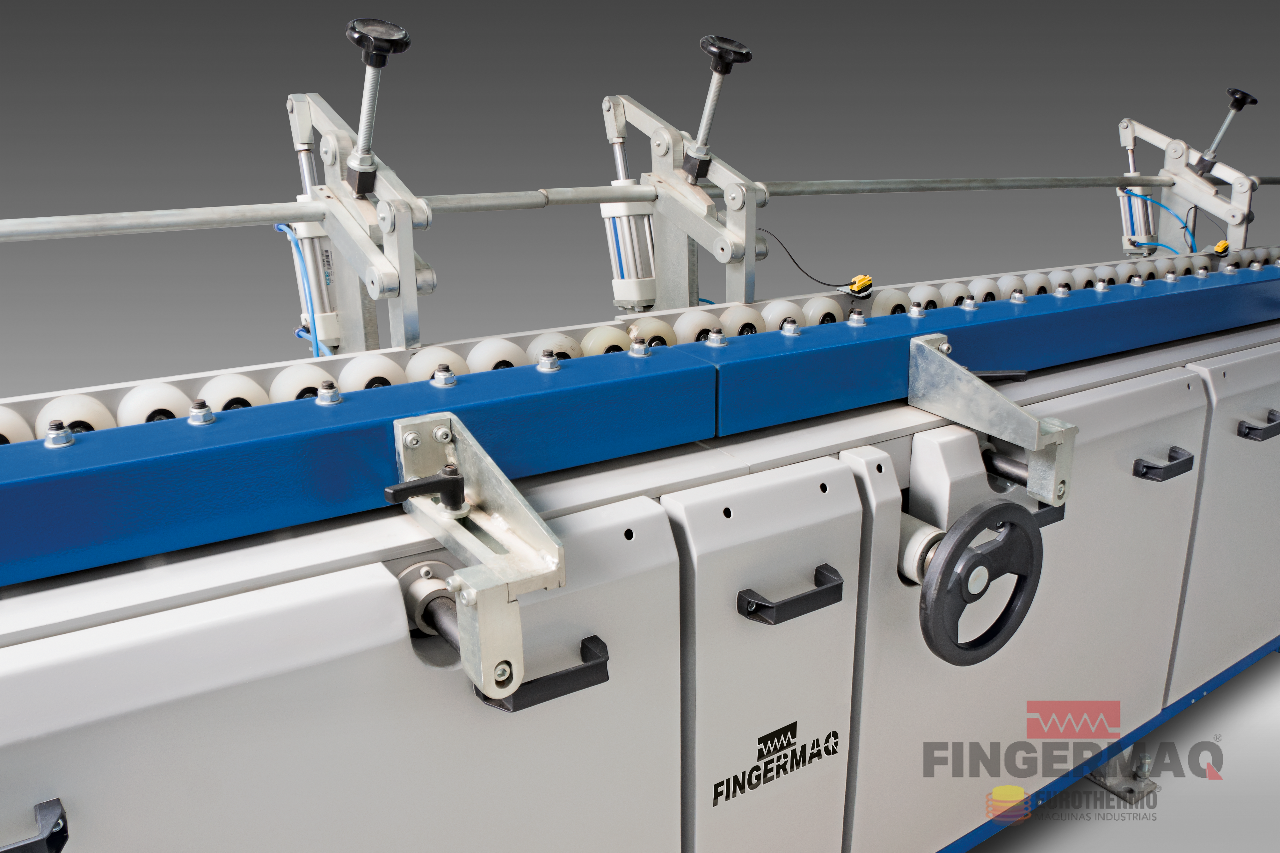

Detalhe Pré Prensagem Roldanas Superiores.

Detalhe Pré Prensagem com Regulagem Centralizada.

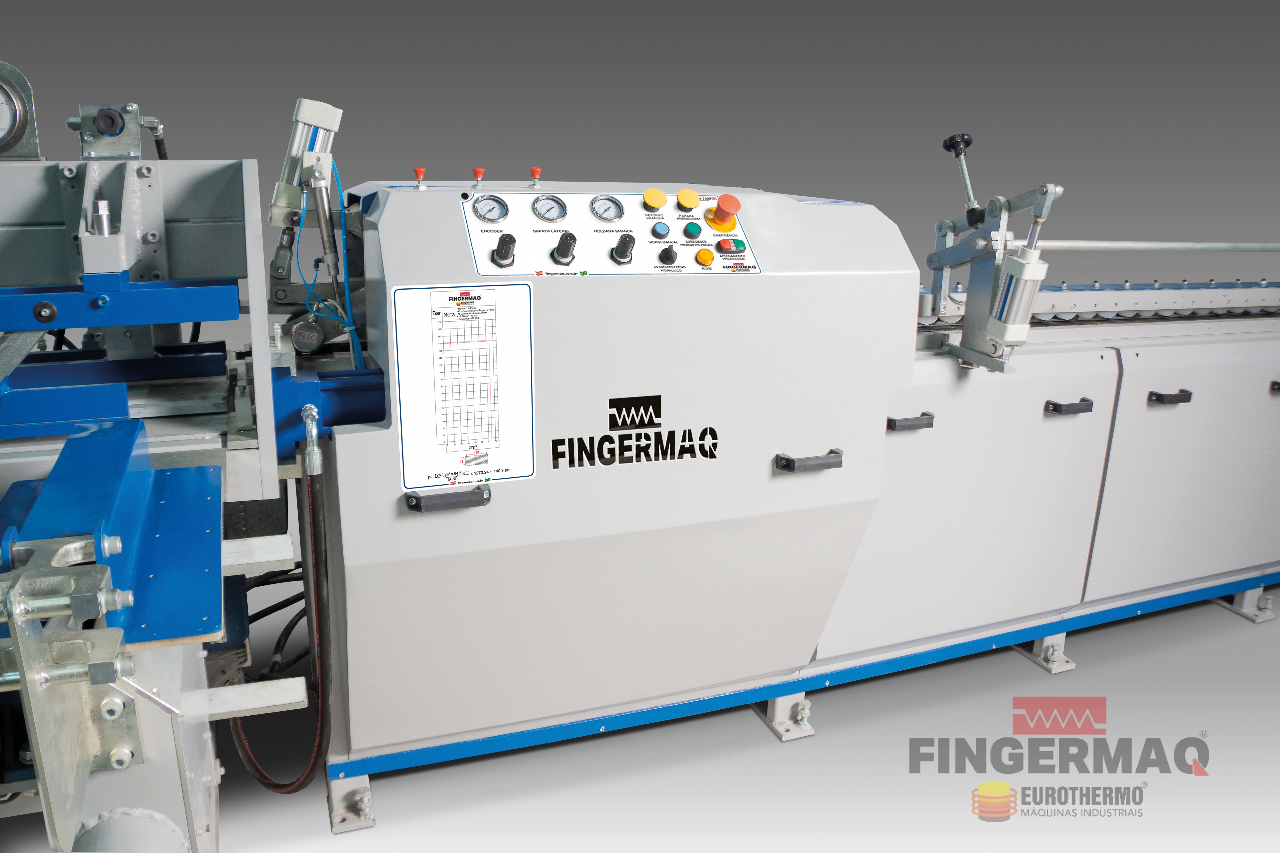

Painel de Controle do Sistema Avanço e Prensagem Final.

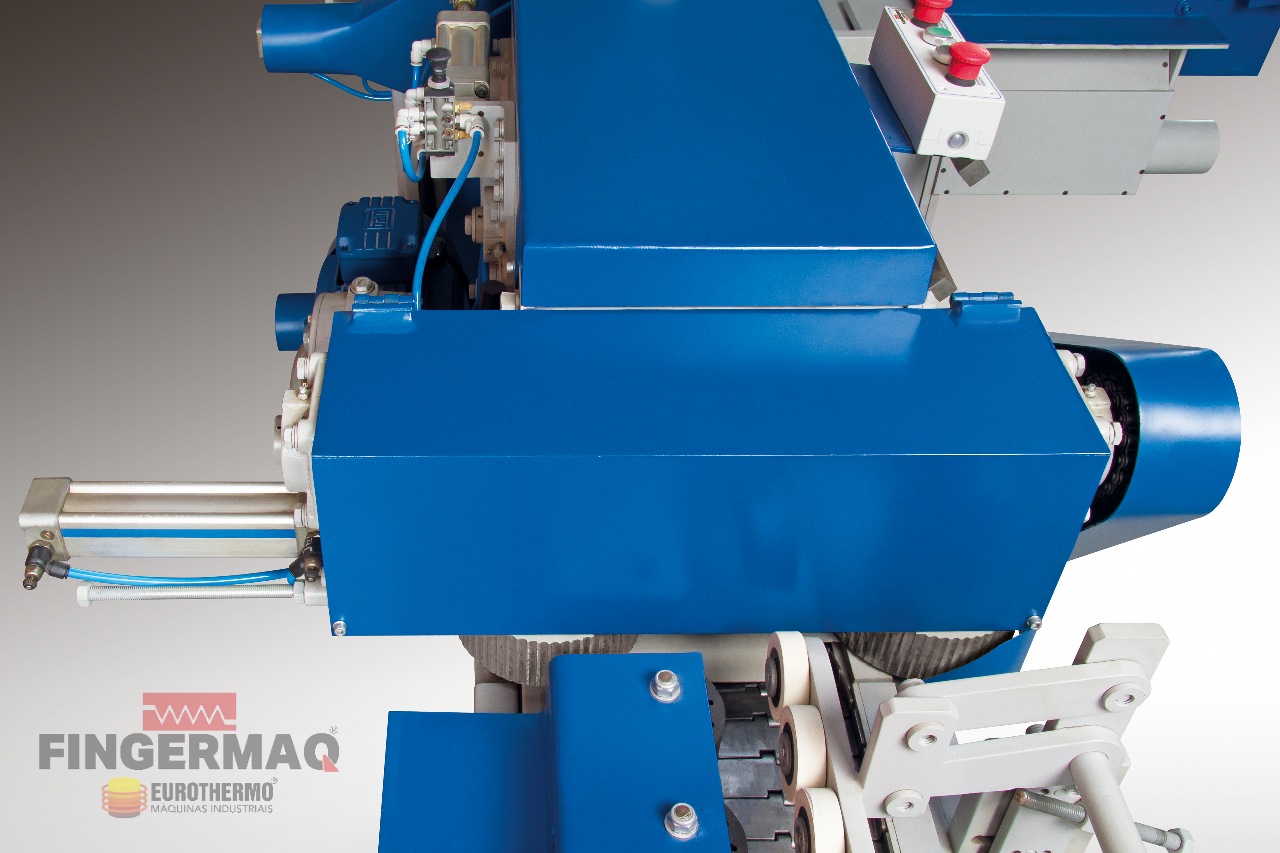

Detalhe 01: Sistema de Avanço Duplo Rolo.

Detalhe 02: Painel de Controle do Sistema Avanço e Prensagem Final.

Detalhe 03 - Sistema de Avanço Duplo Rolo.

Detalhe 04 - Sistema de Avanço Duplo Rolo.

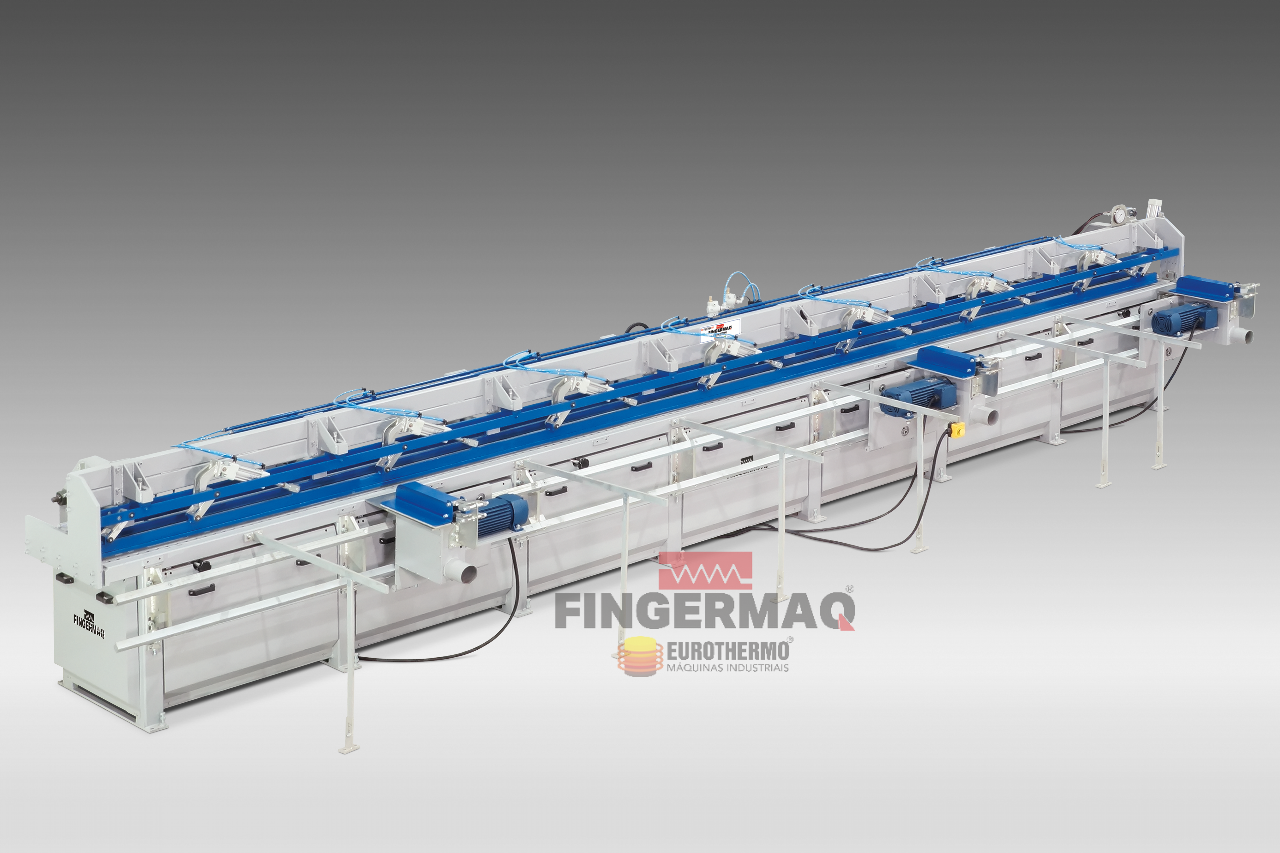

Prensagem Final.

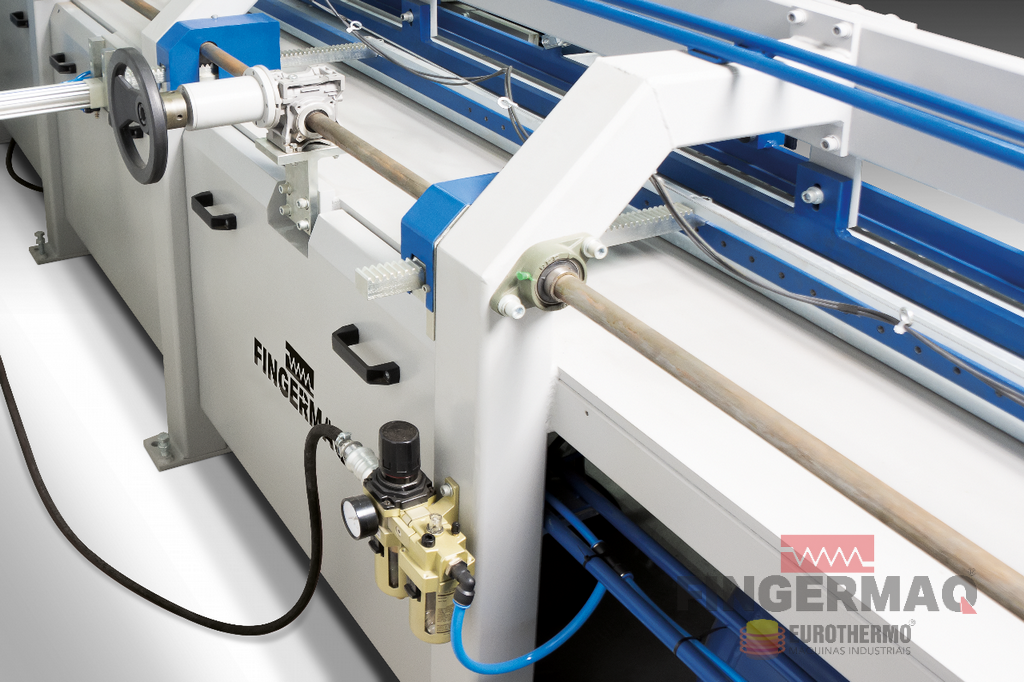

Detalhe da Prensa com Regulagem Centralizada.

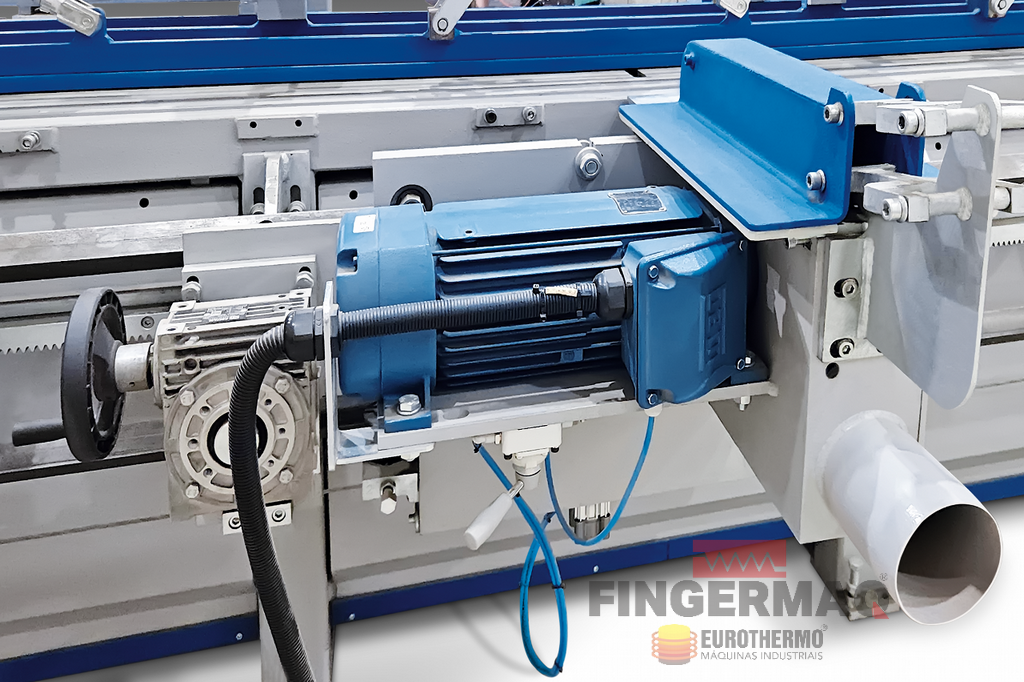

Regulagem do Sistema de Serras de Destopo.

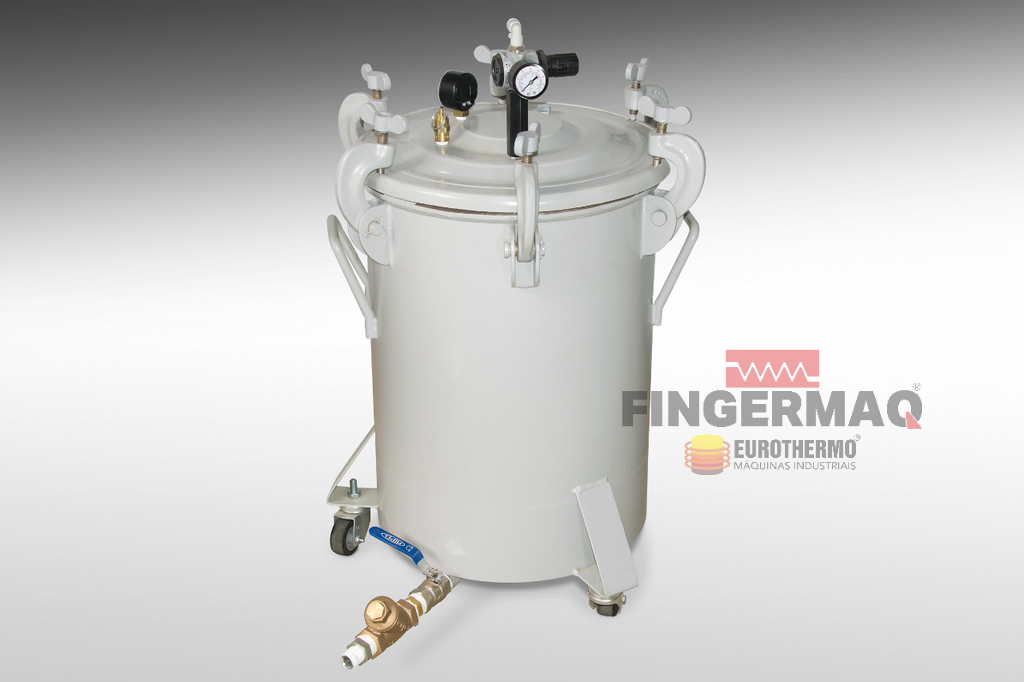

Tanque Pressurizado 36L.

CARACTERÍSTICAS TÉCNICAS

Potência Total Instalada 171 HP
Tensão 380V ± 10%
Aterramento Máximo 3 ± 1 Ohms
Forma Construtiva Em “L” (Largura: 14.900mm x Comprimento: 18.000mm)
Frequência 60Hz
Ar Comprimido Mínimo Requerido 6KGF/cm²
Ar Comprimido Consumo Máximo 1.200L/min
Exaustão 210m³/min
Quantidade de Peças Fresadas por Minuto Em até 180
Metros Lineares Máximo por Turno de 8 Horas 20.160m/Lineares (Média dos Blocks 250mm)
Espessura Mínima e Máxima dos Blocks 17 à 50mm
Largura Mínima e Máxima dos Blocks 30 à 150mm
Comprimento Mínimo e Máximo dos Blocks 120 à 700mm
Tolerância Máxima na Largura e Espessura ± 0,5mm
Umidade da Madeira 8 à 12%
Peso do Equipamento Montado 13 Ton

Importante:
Os dados deste Equipamento podem sofrer alterações sem prévio aviso.
